潛(qian)在客戶選用(yong)FPGA計劃書(shu)，曾(ceng)經使(shi)用(yong)TI的(de)電源(yuan)線模快TPS82085輸電，隨著TI物料(liao)管理缺(que)貨，則所采用(yong)P2P使(shi)用(yong)的(de)計劃書(shu)用(yong)Cyntec的(de)材(cai)質MUN3CAD03-SE。

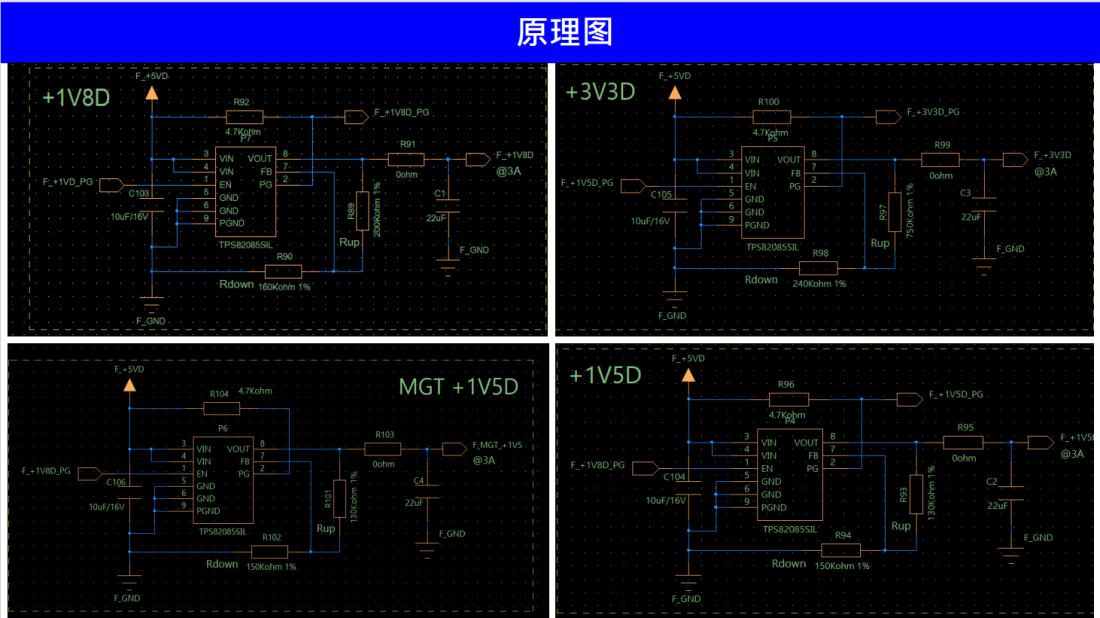

老客戶焊板后，報告其板上MUN3CAD03-SE的4路供電模塊圖片電流輸入不好常。一下遠離圖如下，MUN3CAD03-SE是原位用作TPS82085SIL，

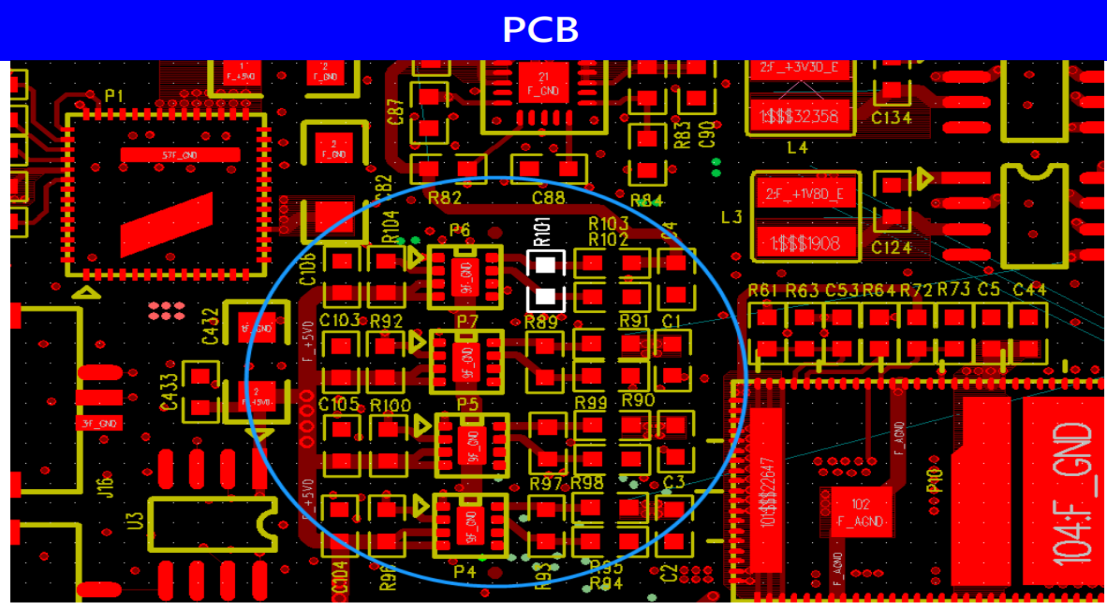

實際情況電路原理板，商品(pin)圖(tu)片：

前提自己在使用萬(wan)用表量測打出管腳電壓降，看見4路(lu)轉換端電壓都(dou)改不了(le)，都(dou)偏(pian)大，可能轉換3.3v的交流電壓，合理測評有4.2V，人們量測了心(xin)片的(de)輸入額定電(dian)壓，和EN引腳，都不發現了疑問。

起(qi)用示(shi)波器量測FB管腳，工作輸(shu)出(chu)管腳VO輸出功率。波形圖(tu)一下：

能否(fou)斷定FB額定電壓(ya)，vo電流(liu)電壓(ya)降(jiang)（注vo為vout）都可以幾(ji)段精力向(xiang)下(xia)掉電，而正常情況下(xia)的電流(liu)電壓(ya)降(jiang)不(bu)能向(xiang)下(xia)掉。

直接留意量測點，表明潛在客戶板上的0 Ohm功率電阻沒能貼片。而這就暗示著效果端vo是沒有輸出的電阻，也是沒有的輸出流入控制電路。 然而 輸入電(dian)感(gan)在buck拓撲中(zhong)是不(bu)(bu)可或缺的(de)重要的(de)器件(jian)。 去除輸出電(dian)容就意味著電(dian)感(gan)中(zhong)的(de)能(neng)量不(bu)(bu)能(neng)及時釋(shi)放(fang)，會(hui)不(bu)(bu)斷(duan)累(lei)積。 所以導致萬(wan)用(yong)表(biao)測試英文方法(fa)導出電壓降(jiang)現示(shi)偏大，示(shi)波器(qi)測試英文方法(fa)有從上到下掉電的弧形(xing)。

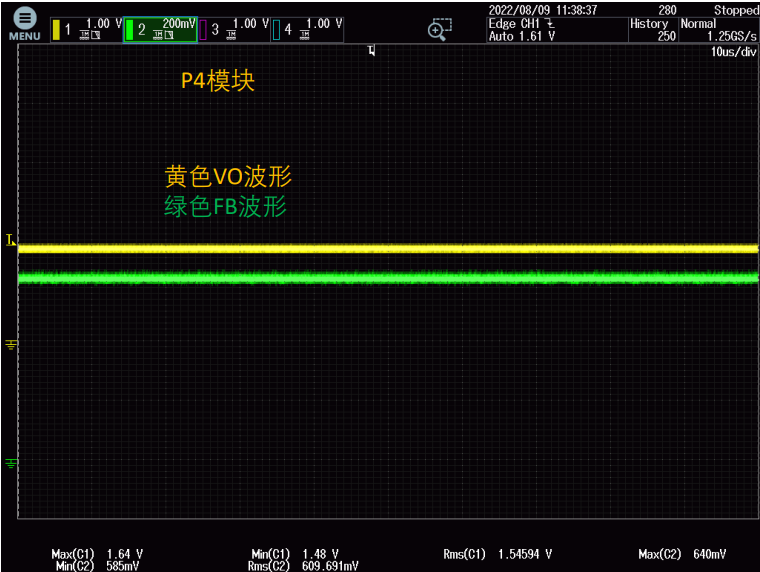

將0 Ohm電阻（一直未上件） 短接(jie)，重新量測，發現FB，VO電壓(ya)恢復(fu)正常

小結： 進(jin)行將0 Ohm電(dian)阻短接后(hou)，輸出電(dian)壓(ya)及(ji)FB電(dian)壓(ya)均(jun)恢復正常(chang)。 印證了我們的分析，確實是沒有輸出電(dian)容后(hou)，輸出電(dian)感能量不斷累積(ji)造(zao)成輸出電(dian)壓(ya)抬高，從(cong)而掉(diao)電(dian)。

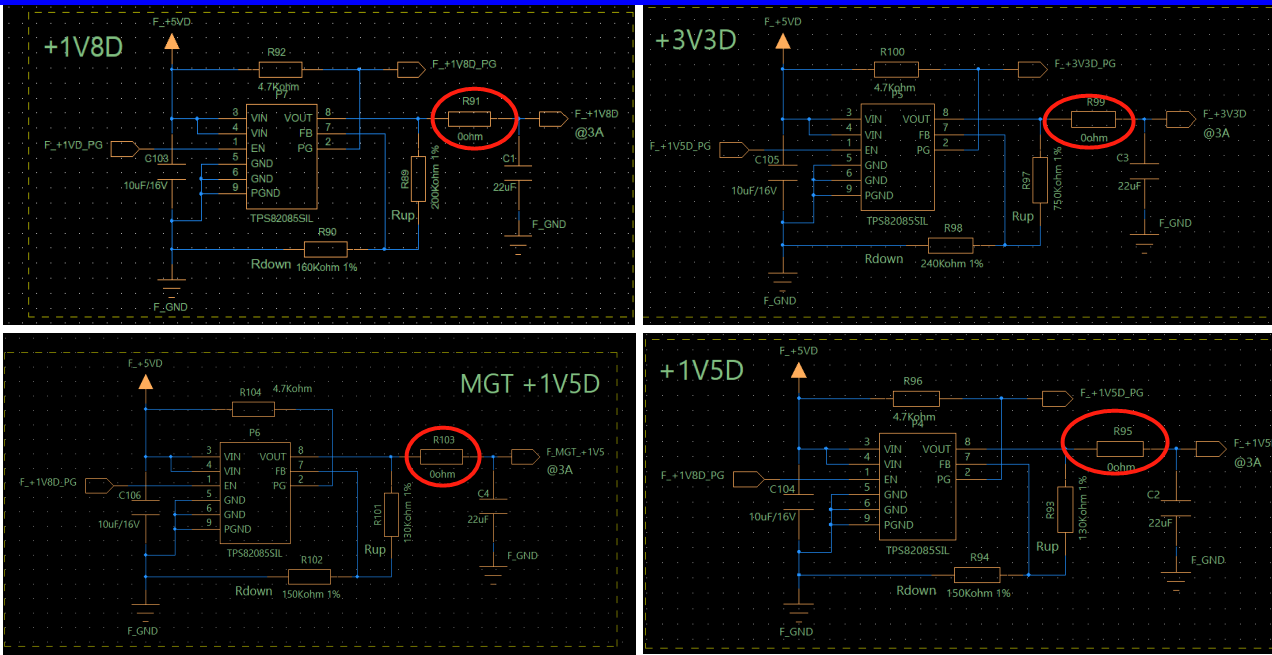

一下(xia)圖(tu)設計原理圖(tu)如圖(tu)是(shi)：紅圈(quan)電阻器(qi)在其(qi)實線(xian)路板上投資(zi)者并還沒有貼上。切斷后，后臺(tai)的電容（電容器(qi)）C1,C2,C3,C4就(jiu)沒法和前期的電路設計(ji)設計(ji)組合流失電路設計(ji)設計(ji)，產生輸出精度電壓(ya)值(zhi)異常的。
