HMC8191是款無源、光纖寬帶I/Q單一體化塊徽波一體化電源電源線路(MMIC)混頻器，常用作讀取器鏡像系統調控混頻器或反射器單側喊上變頻器。HMC8191存在6 GHz至26.5 GHz的頻射(RF)和本振(LO)范疇與DC至5 GHz的中頻(IF)帶寬起步，比較適合要有寬速度范疇、不錯RF能力、輕松定制與減少組件和小盡寸進行印刷電源電源線路板(PCB)的應用。單獨HMC8191可以采取代定制中的兩個窄帶混頻器。

HMC8191的更具I/Q搭建更具卓越的鏡象抑止程度，對此不能自己開展料工費很高的干憂邊帶濾波。該混頻器還提拱卓越的LO至RF和LO至IF底部隔離性能指標，并直接影響了LO信息泄露的直接影響以以保證數據完善性。

對于一件無源混頻器，HMC8191必須絲毫直流電外接電源。相對有源混頻器，它供給較低的的噪音平均值，若想保證涉及高效果和精密機械應用領域具備卓越的動向面積。

HMC8191采用砷化鎵(jia)(GaAs)金屬半(ban)導體(ti)場效應(ying)晶體(ti)管(MESFET)工藝制造(zao)，使用ADI公司的混頻器(qi)單元和90度混合器(qi)件。 HMC8191提供緊(jin)湊型(xing)、4 mm × 4 mm、24引腳無鉛(qian)芯片載體(ti)(LCC)封裝，工作(zuo)溫度范圍(wei)為?40°C至+85°C。HMC8191評(ping)估板(ban)還(huan)可(ke)通過ADI網站獲得。

品牌	型號	描述	貨期	庫存
ADI	HMC8191LC4 HMC8191LC4TR	6 GHz至26.5 GHz、寬帶I/Q混頻器	現貨	221

HMC8191LC4應用

• 測試與測量儀器儀表
• 軍事、航空航天和防務應用

• 微波點對點基站

HMC8191LC4的優勢和優勢

• 無源寬帶I/Q混頻器
• RF和LO范圍：6 GHz至26.5 GHz
• 寬IF帶寬：DC至5 GHz
• 單端RF、LO和IF
• 轉換損耗：9 dB（典型值）
• 鏡像抑制：25 dBc（典型值）
• 單邊帶噪聲指數：9 dB（典型值）
• 輸入IP3（下變頻器）：24 dBm（典型值）
• 輸入P1dB壓縮點（下變頻器）：15 dBm（典型值）
• 輸入IP2：55 dBm（典型值）
• LO至RF隔離：40 dB（典型值）
• LO至IF隔離：40 dB（典型值）
• RF至IF隔離：20 dB（典型值）
• 幅度平衡：±0.5 dB（典型值）
• 相位平衡（下變頻器）：±5°（典型值）
• RF回波損耗：15 dB（典型值）
• LO回波損耗：15 dB（典型值）
• IF回波損耗：15 dB（典型值）
• 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

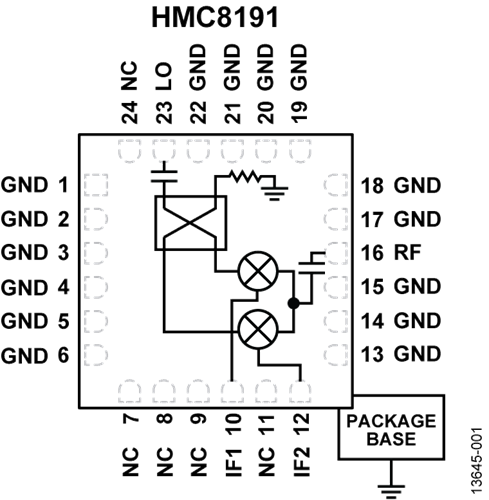

HMC8191LC4成分圖
